Размеры фасадов кухни: подсказки для самостоятельного проектирования

Чтобы самостоятельно спроектировать гарнитур, крайне важно правильно рассчитать размеры кухонных фасадов, ведь от них во многом зависит конфигурация, итоговая цена, внешний вид и корректное открытие-закрытие шкафов.

Стандартные или нестандартные?

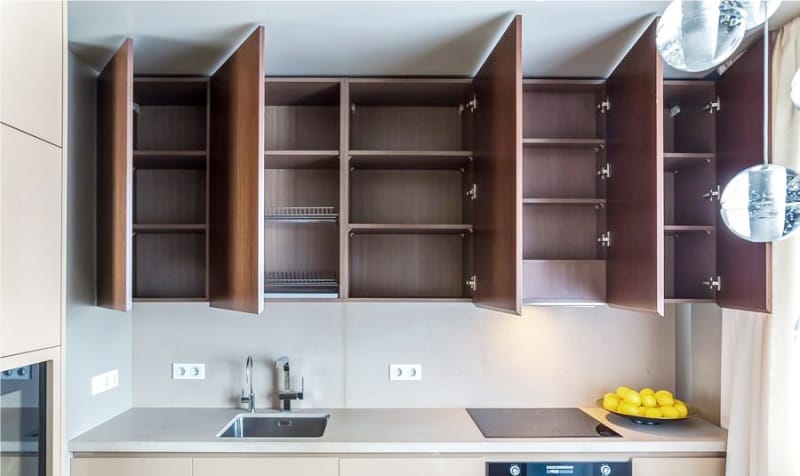

Фасады и корпус кухни

Итак, если вы находитесь на этапе планирования будущей кухни, то, скорее всего, уже знаете, что вам предстоит купить готовые фронты у какой-либо фирмы-производителя, которая предложит вам изделия нестандартных и стандартных габаритов. Прежде чем приступать к расчетам и проектированию, давайте разберемся, в чем разница между этими категориями.

  • Фронты нестандартных размеров, то есть по вашим расчётам — этот вариант позволяет максимально эффективно использовать имеющееся пространство, оптимизировать наполнение кухонного гарнитура и реализовать нестандартные решения, но переплата за «нестандарт» составит 25-30%, что ощутимо, особенно если заказывать фасады с дорогостоящей облицовкой. Разумеется, и здесь есть и ограничения – один готовый фасад не должен превышать габаритов 2520*920 мм и быть меньше 110*596 мм. Также имейте в виду, что «нестандартные» фронты изготавливают дольше на 3-5 дней.
  • Фронты стандартных типоразмеров – их предпочтительнее использовать из-за, во-первых, отсутствия наценки, а во-вторых, из-за того, что проектировать шкаф и подбирать комплектующие будет несколько легче. К тому же, в последние годы производители, следуя за спросом покупателей, начали выпускать стандартные фасады для кухонь с низкими или с очень высокими потолками, так что, чаще всего, можно идти «стандартным путем», ни в чем не проигрывая.

Вывод: выходит, что выгоднее и легче составлять проект, максимально подстраиваясь под стандартные размеры фронтов, но при необходимости – заказывать изготовление изделий нестандартной ширины/высоты.

  • Почему же «нестандарты» дороже «стандартов»? Дело в том, что изготовление стандартных фронтов по сути является шаблонным и не требует перенастроек оборудования, соответственно трудозатрат и времени на их производство требуется меньше.

Ниже в таблице приведены типоразмеры глухих дверец, витрин и фасадов для выдвижных ящиков.

Стандартные размеры фасадов для кухни

Дверцы глухие Витрины Ящики и шкафы
Высота Ширина Высота Ширина Высота Ширина
396 496 496 496 140 296
396 596 596 596 140 346
570 296 570 296 140 396
570 346 570 346 140 446
570 396 570 396 140 496
570 446 570 446 140 596
570 496 570 496 283 296
570 596 570 596 283 346
713 296 713 296 283 396
713 346 713 346 283 446
713 396 713 396 283 496
713 446 713 446 283 596
713 496 713 496
713 596 713 596 110 596
900 296 900 296
900 346 900 346
900 396 900 396
900 446 900 446
900 496 900 496
920 296 920 296
920 346 920 346
920 396 920 396
920 446 920 446
920 496 920 496
  • Внимание! У разных фирм-изготовителей стандартные типоразмеры немного различаются, поэтому точные параметры нужно уточнять. Так, например, часто изготавливают фронты высотой 716 мм вместо указанных в таблице 713 мм.
  • Данные размеры актуальны для любых фасадов: деревянных, из МДФ, ДСП, рамочных и пр. – ведь главное здесь соблюсти верные пропорции, чтобы открывание-закрывание и внешний вид шкафов были корректными.

Немного «мебельной» математики – делаем расчеты правильно

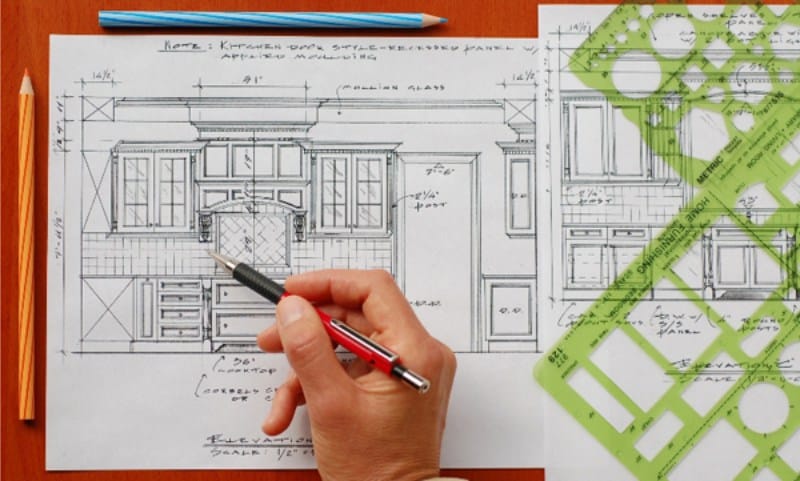

Проектирование кухни

Теперь приступим к расчетам габаритных размеров фасадов.

Общий принцип расчета прост: ширина/высота фасада должна быть меньше ширины/высоты корпуса, следовательно, из любой ширины/высоты корпуса нужно вычитать технологический зазор:

  • Высота фасада = высота корпуса – (минус) зазор;
  • Ширина фасада = ширина корпуса – (минус) зазор;

Зазор может быть по 1-2 мм с каждой стороны, соответственно 2-4 мм – величина зазора в общем.

Казалось бы, все просто, но все же здесь есть кое-какие нюансы для некоторых модулей.

Имейте в виду, что для каждого модуля (особенно для фронтов из МДФ, т.к. их нельзя будет подкорректировать) лучше делать отдельные расчеты — так вы избежите непоправимых ошибок.

А теперь давайте рассмотрим эти нюансы на примере модуля 700х400 мм, с общей величиной зазора 3 мм.

Нюанс 1. Как рассчитать ширину фасада для корпуса с двумя распашными дверцами?

Корпус с двумя фасадами

В этом случае, из ширины корпуса нужно вычесть дополнительные 3 мм на зазор между двумя распашными дверцами. Получится следующий расчет для одной дверцы:

  • (400-3-3)/2 = 197 мм
Технологические зазоры для корпуса с двумя фасадами

Нюанс 2. Как рассчитать ширину фасада для корпуса, примыкающего к стене?

Кухня с открытыми фасадами

В случае, если корпус примыкает к стене, то из ширины корпуса нужно вычесть 3 мм (на зазор у стены) и 1,5 мм на зазор с фасадом с соседней дверцей. Считаем так: 400–3 мм-1,5 мм=395,5 мм.

Нюанс 3. Как рассчитать размер фасада для нижнего корпуса, расположенного под столешницей?

Нижние модули под столешницей

Если столешница имеет каплесборник, то зазор между ней и верхним краем фасада должен составлять 4-5 мм. Если же каплесборника не предусмотрено, то зазор можно сделать 3 мм.

Нюанс 4. Как рассчитать высоту фасада, расположенного под/над декоративным карнизом?

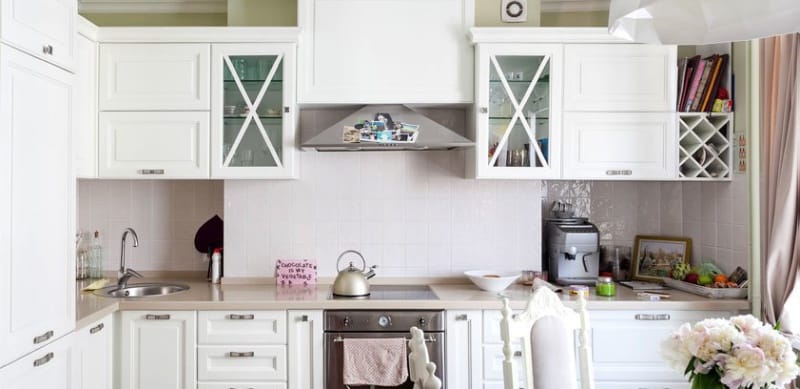

Кухня с карнизом

Здесь от высоты корпуса вычитаем 3 мм на примыкание к верхнему карнизу. Если есть еще и нижний карниз, то вычитаем еще 3 мм (в общем 6 мм).

Нюанс 5. Как рассчитать размеры фронтов для ящиков?

Фасады выдвижных ящиков

Если в одном корпусе предусмотрено несколько одинаковых выдвижных ящиков, то рассчитать высоту накладок можно по следующей формуле:

  • ВК-3(x-1)/x

Если корпус с ящиками расположен пол столешницей, то учитываем в расчете дополнительный зазор:

  • ВК-3x/x

где:

  • ВК — высота корпуса;
  • Х — количество ящиков.

Приведем пример: если высота корпуса 860 мм, он имеет 4 ящика, а корпус расположен под столешницей, то получаем такой расчет:

  • 860-3×4/4 = 212 мм

Если же предполагается, что ящики имеют разную высоту, то расчет должен учитывать высоту каждого ящика, количество ящиков в корпусе и зазор.

Для расчета ширины ящичных фасадов используются те же принципы, что и для дверец.
